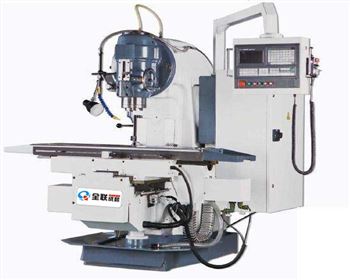

本銑床為數控立式升降臺銑床，具有較高結構剛性和精確穩定性。配置高性能數控系統，能實現 X、Y、Z 三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。

數控立式升降臺銑床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產，如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。

主軸是由功率 7.5Kw、轉速為 960rpm、Y160M-6-B5 型的全封閉式法蘭盤式電動機，經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構，可使主軸獲得

18 級不同的轉速，其范圍為 30~1500 rpm。

各個坐標軸傳動采用高精度滾珠絲杠，縱向由電機直接驅動，橫向及垂向經同步帶傳動，精度高。

三個方向?qū)к壐本写慊?、貼塑配置，精度保持性高，壽命長。

數控立式升降臺銑床設計標準

①、機床設計制造符合 ISO 標準。

②、機床所有零部件和各種儀表的計量單位全部采用國際單位（SI）標準。

數控立式升降臺銑床配置

①、主軸軸承采用哈爾濱軸承。

②、導軌貼塑，Z、Y 導軌面淬火。

③、導軌自動潤滑系統。

④、數控系統：GSK、KND、西門子（可另選配）
