數控加工中心是可以連續進行多種類型加工的數控機床,包括鏜、銑、鉆、螺紋和鉸孔。其主要特點是配有自動換刀裝置(ATC),可實現上述多種加工操作。此外通過編程,可以實現自動換刀。
根據機床配置的不同,有臥式、立式和龍門式加工中心。近年來,還出現了可以加工更復雜形狀的五軸加工中心。
數控加工中心和銑床、車床的區別
(1)與銑床的區別
銑床是一種類似于加工中心的機床,主要區別在于銑床沒有配置自動換刀裝置(ATC),需要人工換刀。
(2)與車床的區別
數控加工中心和銑床的加工模式是,材料固定,刀具移動進行切割。車床是刀具固定,材料旋轉。因此,加工中心和銑床適合加工方形物體,車床適合加工圓形物體。
數控加工中心的類型
立式加工中心
主軸從機床頂部向下連接,工件和刀具在三個軸(X、Y和Z軸)上移動,從上面對固定的工件進行加工。
由于加工是從上面進行的,所以很容易檢查切割情況,即使是重型工件也能以高精確度進行加工。它還具有比其他類型占地面積小的優勢。
另一方面,切割過程中產生的切屑難以排出,可能會損壞工件,因此加工時需要噴射切削油。
龍門式加工中心
這種類型的加工中心的特點是,支撐主軸的部分看起來像一扇門,而且與垂直型一樣,主軸是自上而下連接的。
與垂直型一樣,它可以在三個軸(X、Y和Z軸)上移動進行加工,但它的特點是可以在X軸(深度)方向長距離移動,在加工大型零件時使用。

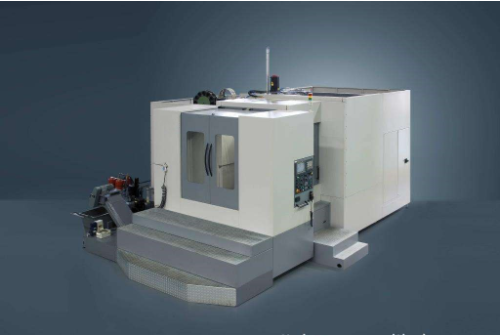

臥式加工中心
臥式加工中心的主軸沿水平方向安裝,能夠控制四個軸(X、Y、Z和B軸),另外還有用于旋轉工作臺的B軸。其優點是,安裝在四面的工件可以一次性加工。B軸的水平方向也有利于排屑,并減少對工件表面損壞的風險。
另一方面,由于工件是從側面固定的,如果安裝重型材料,夾具可能會變形,導致加工精度下降,因此不適合加工重型零件。
五軸加工中心
可由五個軸(X、Y、Z、B和C軸)控制的加工中心,并增加了C軸,其特點是有兩個旋轉軸。
額外的旋轉軸可以加工困難和復雜的工件。此外,加工面可以通過旋轉機器自由改變,因此,機器可以在一次安裝中加工成成品。
另一方面,控制的編程難度大幅度提升,需要注意細節。
以上就是我們通常說的加工中心了,以及與數控機床的不同,希望對你理解加工中心有所幫助,歡迎大家致電咨詢13619182788!
