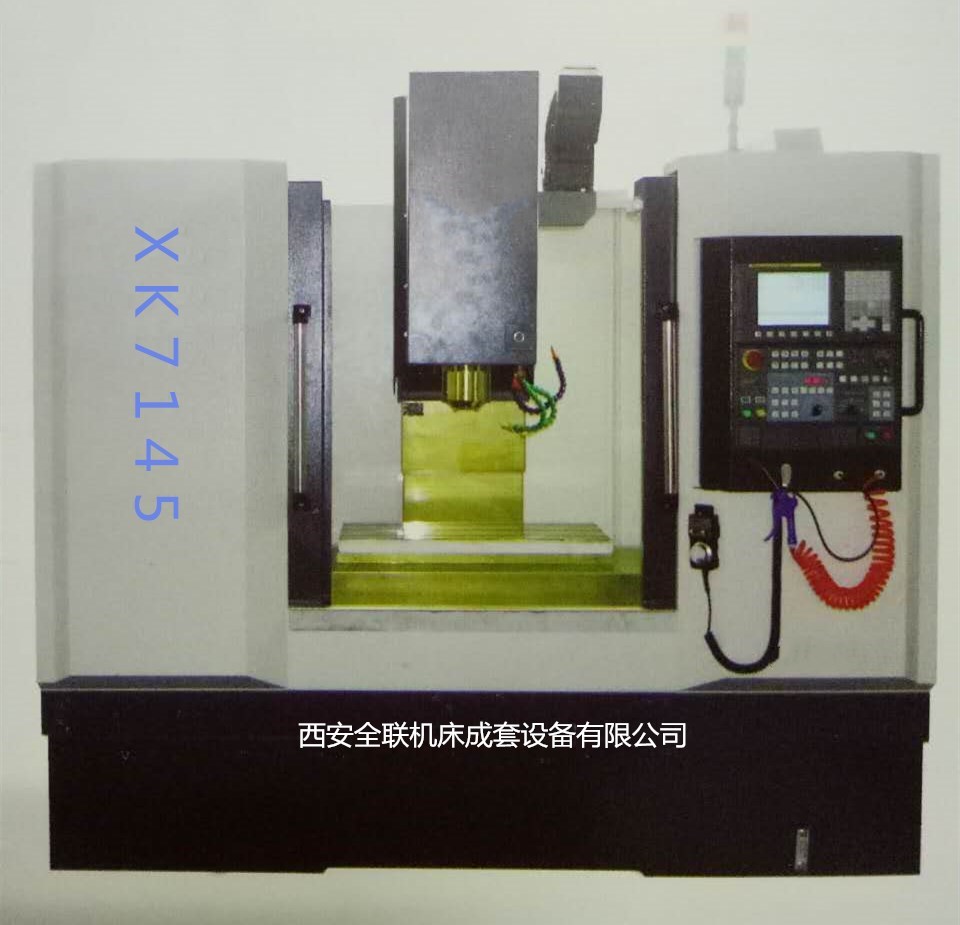

XK-7145數控銑床售前資料
一、數控銑床產品簡介與用途
該產品為X、Y、Z三軸伺服控制半閉環式立式數控銑床，結構及外形尺寸緊湊合理，主軸為伺服電機動力驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。
二、數控銑床主要結構特點
1、底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在內部分布著網狀結構的加強筋，布筋合理，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。
2、X、Y、Z向?qū)к壘鶠榧訉捑匦位瑒訉к?，并?jīng)中頻淬火及精密磨削；滑動導軌面貼覆復合PTFE材料并精密刮研，配合自動強制潤滑，減少進給運動的摩擦阻力，減少低速爬行，提高機床精度壽命；
3、Z向加配重塊平衡，保證主軸運動順暢、穩定；
4、X、Y、Z三個方向進給采用高精度高強度臺灣專業配套廠商HIWIN或PMI提供的C3級雙螺母預緊滾珠絲杠，進給速度高，絲杠兩端軸承均采用進口P4級60°接觸角的配對組合的滾珠絲杠專用軸承，且三軸滾珠絲杠均進行預拉伸；驅動電機通過德國專用精密聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度；
5、采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸承采用P4級進口主軸專用軸承，整套主軸在恒溫條件組裝完成后，均通過動平衡校正跑和測試，軸向和徑向承載能力強，轉速達8000rpm;
6、主軸采用浮動式松拉刀結構，臺灣增壓缸，松刀時主軸軸承不受力，延長軸承壽命。主軸采用大扭矩的同步齒形皮帶傳動，零打滑，無摩擦，低噪音；
7、使用高精密激光干涉儀進行絲杠螺距誤差和間隙的檢測和補償；
8、X、Y、Z三個方向?qū)к墶⒔z杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；
9、機床防護采用全封閉機構設計；安全可靠；配備高壓、高揚程、大流量的冷卻泵和氣槍，以便冷卻和清潔工件
10、配備大流量冷卻泵，充分保證循環冷卻。主軸箱端面配有冷卻水嘴和噴氣嘴，既可以水冷也可以風冷，配置清潔氣槍，用來清潔機床。
11、氣動系統用氣動三聯體能夠過濾器氣源中的雜質和水分，電磁閥組通過PLC程序控制，保證主軸松刀、夾刀、刀具風冷等動作快速準確完成。
12、采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；
13、機床操作系統采用人體工程學原理設計，操作箱獨立設置，可自身旋轉，操作方便；
三、數控銑床主要技術參數
1、技術規格
|
型號 |
XK7145 |
|
行 程 |
|
|
X軸 |
600 |
|
Y軸 |
450 |
|
Z軸 |
500 |
|
主軸頭端面至工作臺面距離 |
100~600 |
|
主軸中心至立柱導軌面距離 |
430 |
|
進 給 |
|
|
X軸快速移動（m/min） |
20 |
|
Y軸快速移動（m/min） |
20 |
|
Z軸快速移動（m/min） |
20 |
|
切削進給（mm/min） |
1-5000 |
|
工 作 臺 |
|
|
工作臺面積(長x寬)（mm） |
1000x380 |
|
較大承重（Kg） |
300 |
|
XYZ軸滾珠絲杠規格 |
3210 |
|
T型槽（數量x尺寸x間距） |
3x14x100 |
|
主 軸 |
|
|
轉速（r/min） |
~8000 |
|
主軸錐孔 |
BT40 |
|
主電機功率（KW） |
5.5 |
|
其 它 |
|
|
定位精度 |
±0.005/300 |
|
重復定位精度 |
±0.003 |
2、CNC控制系統
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工。
|
型號 |
XK7145 |
|
|
系統及X、Y、Z向 |
電機 |
驅動器或放大器 |
|
KND1000MCi (Nm) |
7.7、7.7、7.7B(2500rpm) |
SD310 |
3、電源裝置
|
型號 |
XK7145 |
|
電源形式 |
三相交流380V±10% 50Hz±10% |
|
用電容量 |
9/20 |
|
氣源壓力 Kgf/cm2 |
6.5 |
4、冷卻系統
|
型號 |
XK7145 |
|
水箱容積 L |
260 |
|
冷卻泵功率/流量 KW/L/min |
0.37/25 |
|
排屑器電機功率 KW |
0.2 |
5、機床外形尺寸及重量
|
型號 |
XK7145 |
|
機床外形（LxWxH） （mm） |
2200x1600x2300 |
|
機床重量 （Kg） |
3000 |
四、數控銑床的隨機附件(裝箱單)及隨機資料
|
序號 |
名稱 |
規格或標記 |
數量 |
備注 |
|
1 |
內六角扳手 |
4、5、6、8、10 |
各1 |
|
|
2 |
一字槽螺釘旋具 |
100 |
1 |
|
|
3 |
十字槽螺釘旋具 |
100 |
1 |
|
|
4 |
鉤頭扳手 |
45—52 |
1 |
|
|
5 |
可調減震墊鐵 |
|
8套 |
|
|
6 |
使用說明書（機械） |
|
1份 |
|
|
7 |
使用說明書（電氣） |
|
1份 |
|
|
8 |
合格證明書 |
|
1份 |
|
|
9 |
裝箱單 |
|
1份 |
|
|
10 |
數控系統說明書 |
|
1份 |
|
五、數控銑床主要外購件清單
|
序號 |
名稱 |
規格參數 |
產地 |
備注 |
|
1 |
主軸單元 |
BT40-8000rpm |
臺灣普森 |
|
|
2 |
增壓打刀缸 |
3.5T |
臺灣協清、協品打刀缸 |
|
|
3 |
高壓冷卻泵 |
PMY-12-20 |
四川簡陽云海 |
|
|
4 |
X向滾珠絲杠副 |
3210 |
臺灣上銀或銀泰 |
|
|
5 |
Y向滾珠絲杠副 |
3210 |
臺灣上銀或銀泰 |
|
|
6 |
Z向滾珠絲杠副 |
3210 |
臺灣上銀或銀泰 |
|
|
7 |
X向軸承 |
760205DB(2+2排列) |
日本進口 |
|
|
8 |
Y向軸承 |
760205DB（2+2排列） |
日本進口 |
|
|
9 |
Z向軸承 |
760205DB（2+2排列） |
日本進口 |
|
|
10 |
數控系統及電機 |
KND1000MCi |
|
|
|
11 |
自動潤滑泵 |
RQ-D3.0SK |
河谷 |
|
|
12 |
氣動系統 |
高新華能（電磁閥、三聯體JAC3000-03、氣槍等其它氣動元件） |
亞德客 |
|
|
13 |
強電器 |
|
施耐德 |
|
|
15 |
X、Y、Z彈性聯軸器 |
BK3/8 R+W |
R+W |
|
|
16 |
氣壓數控電腦分度頭 |
VRNC-170 |
臺灣旭陽 |
選配 |
|
17 |
圓盤剎車尾座 |
RTS-170 |
選配 |
|
|
18 |
手動尾座 |
TS/TTS-170 |
選配 |
|
|
19 |
圓盤剎車尾座 |
RTS-320 |
選配 |
|
|
20 |
手動尾座 |
TS/TTS-320 |
選配 |
|
|
21 |
油壓數控電腦分度盤 |
MRNC-400 |
選配 |
|
|
22 |
圓盤剎車尾座 |
RTS-400 |
臺灣旭陽 |
選配 |
|
23 |
電箱空調器 |
|
無錫海誠 |
選配 |
|
24 |
排屑器 |
|
煙臺艾格瑞 |
選配 |
