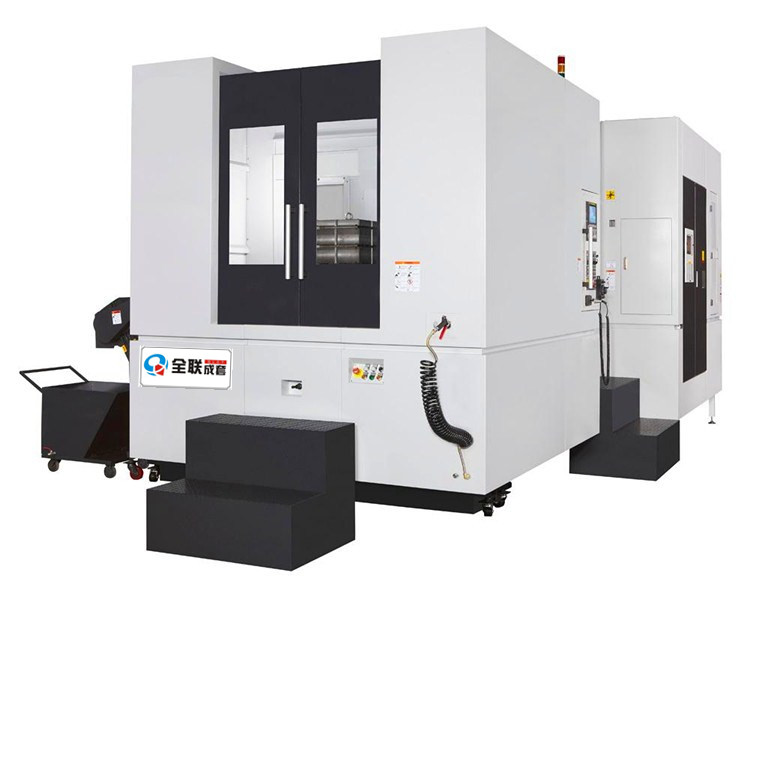

數控加工中心的主要特點
1.本機臺床身、立柱、主軸箱等關鍵零部件均采用高牌號樹脂砂米汗納鑄件,組織穩定,永久保持質量。鑄件經過有限元素分析法計算機計算分析,合理的結構強度及加強肋的搭配,提供機械之高剛性。鑄件結構采用一體成型技術,箱體結構,一次裝夾加工完成,機床具有高剛性、高強度、高效率,幾何定位精度極佳。并能保證機床長期的穩定性和高精度。
2、X/Y軸采用臺灣上銀精密滾柱線性導軌支撐;Z軸由高剛性滑動導軌,剛性強,承載大,確保定位精準。
3.底座寬闊,立柱為“人”字型箱形結構體,鞍座加寬加長,重負荷全行程支撐設計,結構堅實,可確保加工時之重負荷能力。
4.主軸箱內以肋骨強化結構,主軸箱與立柱接觸長度比率適當,提供主軸之穩固支撐。
5.三軸馬達與精密高速滾珠螺桿,采用德國S+J連軸器直接傳動,增強剛性及提高精密度。
6.X\Y軸采用進口精密滾柱線性導軌;Z軸采用高精密滑動導軌,具有高剛性、高精度、高負荷的特性,可做快速位移及獲得極佳的循圓精度及良好的剛性。
7.快速位移較高X/Y/Z:24/24/18m/min。
8.在排屑功能上,設計非常簡單且有效的雙螺桿式排屑機構,使用者可方便且簡單的清理鐵屑。
9.切削液容量達300L,可迅速將切削熱能排出。水箱設計上采用U型式,并置 于機臺底座下方兩側,節省空間。
10.快速、簡單、可靠及長壽命的刀具交換裝置,提供平穩可靠的刀具交換。獨特的刀具交換裝置設計,先進的凸輪式驅動機構,任意位置選刀能力,可由PLC軟件控制快速達成。換刀機構經過百萬次試轉測試,符合可靠度要求??焖贀Q刀機構節省切削時間,提高生產效率。凸輪驅動的刀庫能確保高精度旋轉,使用重型刀具時亦能平穩運轉。
11.主軸采用精密級斜角滾珠軸承高速高精密,標準轉速6000rpm。標準機 臺采用大馬力伺服主軸馬達,(配合更高扭力輸出時,可選擇高扭力型馬達)。主軸以高扭力之同步齒型皮帶傳動,不打滑,并可大幅減低傳動噪音及熱量產生。主軸加工利用IRD動態平衡校正設備,在線直接校正主軸動態平衡,使主軸在高速轉動時避免產生共振現象,確保較佳的加工精度。供客戶高速切削使用
12.使用高強韌四瓣爪拉刀,接觸面大,抓刀力強,刀柄拉釘損耗小,壽命長。
13.電氣箱內部空間大,散熱快,布線整齊有序。節省占地空間,使有限的空間,
獲得較大的運用。配置電控箱熱交換器,確保電氣箱內恒溫。
