牛頭刨床的結構及特點
牛頭刨床由床身、滑枕、搖桿、變速箱、進給箱、橫梁、工作臺及潤滑系統、電氣系統組成。
電動機通過變速箱、搖桿機構傳動滑枕、滑枕往復于床身頂面導軌內,有六級變速。導軌間隙可以借想跳調整。滑枕前端為刀架及轉盤,刀架可以沿著刀架滑板進給。刨削斜面時,轉盤按需要回轉一定角度。
橫梁沿床身前導軌可作手動或機動的垂直進給,工作臺裝在橫梁上,沿橫梁導軌可作手動或機動的水平進給。機動進給時,各有12種進給量。橫梁及工作臺的導軌間隙,均可借箱條調整,工作臺前端由支承,用以增加工作時的穩定性。
工作臺水平或垂直進給方向由一個手柄控制。進給量可以在運轉中調整。
機床主傳動運動設有制動器,可使滑枕迅速停止在需要的位置上,機床的啟動停止及制動均由一個手柄控制。
牛頭刨床機床變速箱、進給箱、滑枕導軌、搖桿機構均由油泵集中潤滑,供油量可按需要調整。

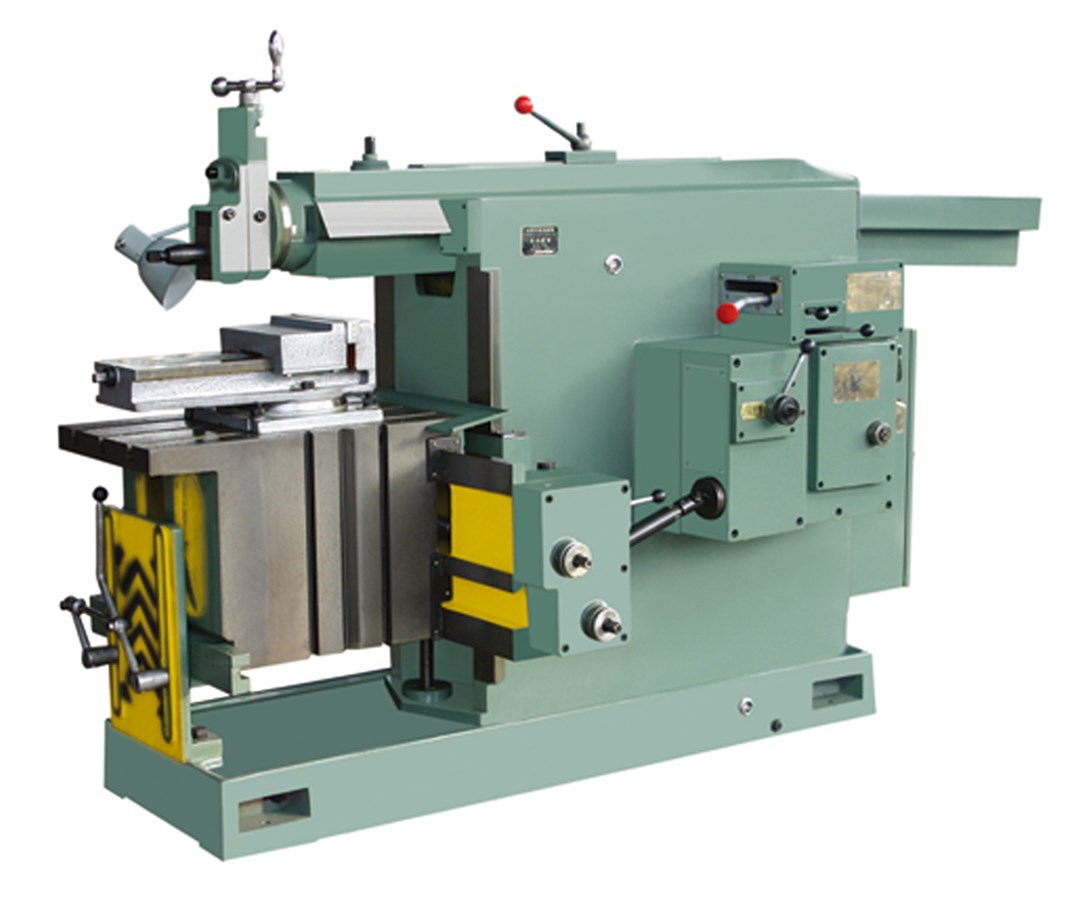

牛頭刨床
