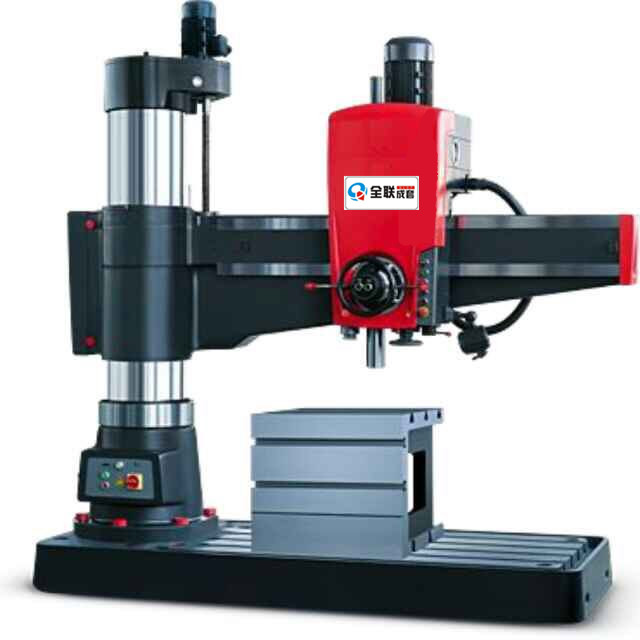

搖臂鉆床的主要性能和特點
本機床是在“系列設計鉆床”的基礎上,跟隨科技進步與發展重新進行優化設計的產品。主要適用于黑色金屬件的鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。本系列機床具有以下特點:
1)機床主要操作的功能手柄、按鈕等全部集中在主軸箱面板上,操控機床非常方便。
2)搖臂帶動外柱繞內柱回轉±180°。
3)搖臂可沿外柱隨意升降。
4)主軸箱可沿?fù)u臂導軌左右移動。
5)本機床有三處用“菱形塊夾緊”機構,搖臂升降是由立柱頂部電機通過絲杠螺母副傳動實現的。而升降螺母上裝有保險螺母,以確保搖臂不能突然落下。搖臂夾緊是由液壓驅動菱形塊實現的。夾緊后,菱形塊自鎖。搖臂上升或下降夾緊動作結束后,由裝油缸座上的電氣開關控制,搖臂自動夾緊。主軸箱及立柱夾緊:主軸箱與立柱夾緊均是液壓驅動菱形塊夾緊。兩動作可同時進行,也可分開進行,是操控主軸箱面板上的旋鈕實現的。
