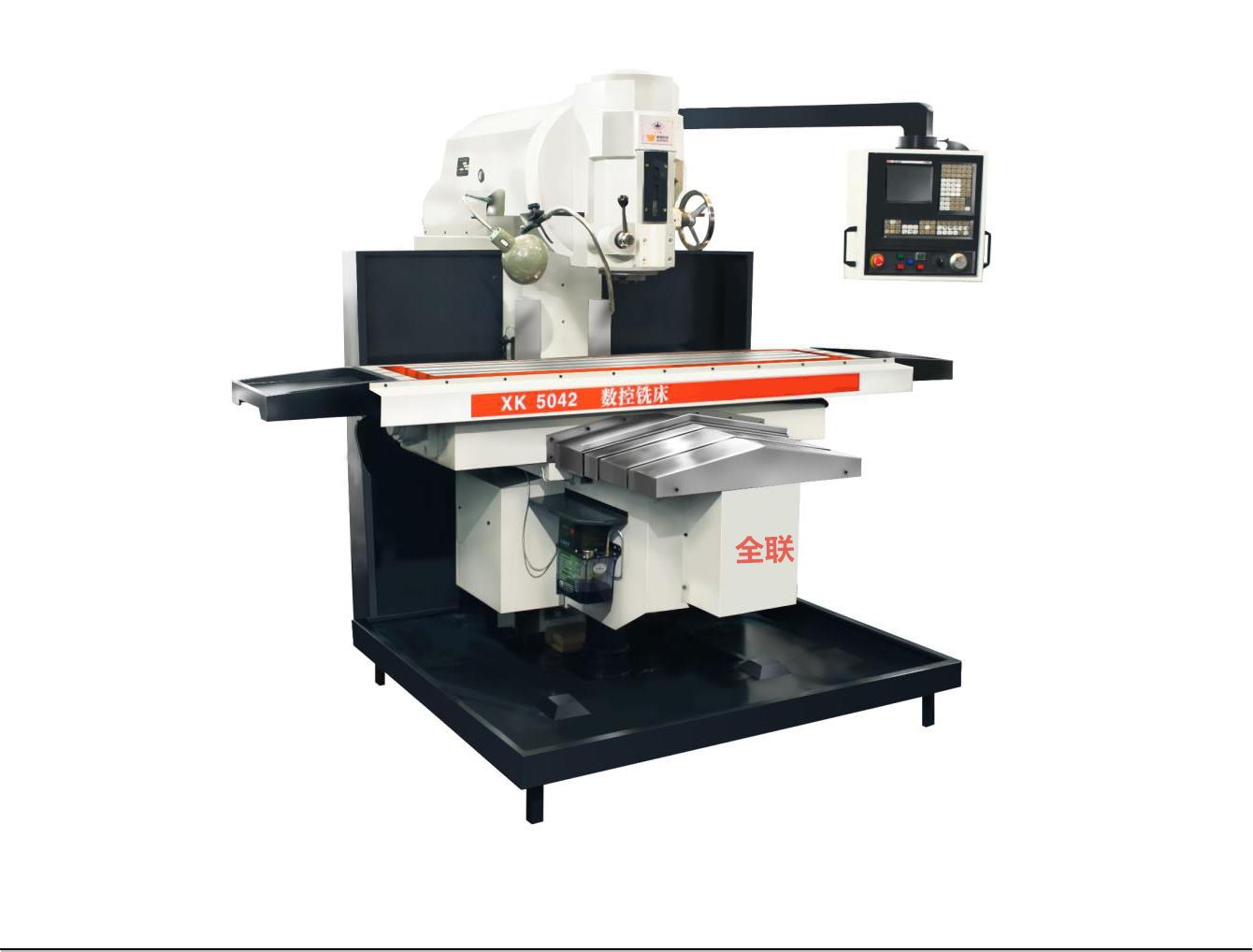

XK5042數控銑床的用途與結構

本機床為數控立式升降臺銑床，具有較高結構剛性和精確穩定性。配置高性能數控系統，能實現 X、Y、Z 三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。

本機床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產，如凸輪、樣板、

靠模、弧形槽等。廣泛適用于機械加工各行業。

主軸是由功率 11Kw、轉速為 960rpm、Y160M-6-B5 型的全封閉式法蘭盤式電動機，經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構，可使主軸獲得 18 級

不同的轉速，其范圍為 30~1500 rpm。

各個坐標軸傳動采用高精度滾珠絲杠，三向進給由電機經同步帶傳動，精度高。三個方向?qū)к壐本写慊稹①N塑配置，精度保持性高，壽命長。

XK5042數控銑床的規格及主要技術參數、配置標準

1 設備名稱 數控銑床

2 設備型號 XK5042

3 防護結構形式 全封閉或開放式 用戶可選

4 工作臺尺寸（寬3長） 42031800mm

5 行程： X 1100mm

6 Y 400mm

7 Z 375mm

8 幾何精度 GB/T21948.2-2008

9 位置精度標準 GB/T21948.2-2008

10 定位精度 ±0.025/300

11 重復定位精度 ±0.015

12 控制軸數（X、Y、Z） 三軸

13 主軸電機功率 11Kw

14 主軸錐孔 7：24  NO.50

15 主軸轉速 30-1500r/min

16 進給速度范圍（X/Y 軸） 5-2000mm/min

17 進給速度范圍（Z 軸） 5-1000mm/min

18 立銑頭較大回轉角度 ±45°

19 主軸軸向較大移動距離 85

20 主軸端面至工作臺面之間的距離 125-500

21 主軸變速級數 18 級

22 快速移動速度（X/Y 軸） 4000/3000 mm/min

23 快速移動速度（Z 軸） 2000mm/min

24 冷卻電泵轉速 2760 r/min

25 導軌型式 硬軌貼塑 三軸

26 機床電容量 20KVA

27 T 型槽(槽數3寬度3間距) 33183100

數控銑床設備的工作條件

28 電源要求 3～380V±10%  50HZ

29 環境溫度要求 10℃～+40℃

30 相對濕度 20～80%

數控銑床的外形尺寸

30 外形尺寸（長3寬3高）mm 25223226532432mm

31 機床重量 5100 Kg

數控銑床的設計標準

①、機床設計制造符合 ISO 標準。

②、機床所有零部件和各種儀表的計量單位全部采用國際單位（SI）標準。

數控銑床的配置

①、主軸軸承采用哈爾濱軸承。

②、導軌貼塑，Z、Y 導軌面淬火。

③、導軌自動潤滑系統。

④、數控系統：KND210M。（可選配）

QLCT全聯機床溫馨提示：因?yàn)樵O(shè)計不斷地改進以上機床技術參數作為參考、油漆顏色如有更改變化不另行通知，請用戶見諒，謝謝合作！
