機床的型號、規格及參數

機床的型號

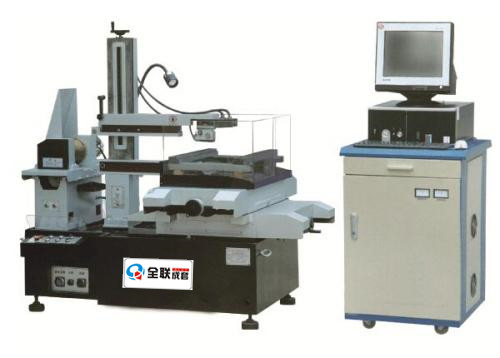

DK7735

床身鑄件

精密鑄造，高溫退火，機械精度恒久不變

工作臺設計

全支撐設計，XY軸支撐導軌間距寬，穩定性好，承載能力強。

工作臺面行程

450mm×350mm

切割工件較大厚度

450mm可調

工作臺面尺寸

650mm×380mm

切割錐度

6°  （80mm時可達）

較大切割效率

130mm²/min；（Cr12 40mm厚時）高速臺柜

較大切割電流

5A

粗糙度

加工40mm厚的Cr12，粗糙度≤2.5μm

制造精度

GB7926-87

機床消耗功率

2kw

電極絲直徑

Φ0.15～Φ0.20mm

走絲速度

11m/s

驅動方式

步進驅動

控制方式

開環控制

機床外形尺寸

1660mm×1330mm×1400mm

機床總重量

1100kg

工作臺

工作臺尺寸

650mm×380mm

工作臺承載

300kg

行程

X軸

350mm

Y軸

450mm

Z軸

450mm

絲杠、導軌

絲杠

精密滾珠絲杠

導軌

精密V平導軌

床身

半封閉式

主軸上下移動距離

100mm～450mm

水箱

大流量、常壓水箱

水箱容積≥60L

工作液

專用乳化膏或水基切削液

運絲部分

三相電機（南通微電機）

絲桶蓋安全保護、絲筒堵轉保護、左右限位

斷絲保護

手動搖把

貯絲筒跳動量≤0.02mm

線架部分

手動升降

電源

380V±10%、50HZ

軟件基本功能

坐標系：絕對坐標、增量坐標（相對坐標）

圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能

直線、圓弧插補功能、斜度加工功能

可進行五軸四聯動控制，上下異面加工功能，變錐度加工

加工時進行圖形及程序的即時跟蹤，實時顯示加工狀態，加工速度，加工時間。

短路、斷絲處理功能、停電記憶功能，加工結束自動停機功能

自動加過渡圓弧功能（任意，拐角功能）

具備反向加工、菜單技術、自動編程、數據傳輸功能

加工過程中可實時改變加工參數

CNC系統的配置組成功能及其技術性能

CNC的硬件組成

工控機

128MB內存

40G硬盤

15″液晶顯示

鼠標、鍵盤。

USB系統接口、

CNC的系統組成及操作平臺

支持USB

操作平臺為XP

CNC系統的技術性能

四聯動

斜度加工(異面加工)

編程、控制一體化，同時進行2作業工作

CNC系統運行環境

溫度：5～40℃

相對濕度：40%～80%

電氣部分

電控柜

布局合理、通風、防塵、散熱、抗干擾

電子元件

長時間高溫老化，滿足元器件全天候連續工作的需要（西門子，莫多羅拉）。

電纜線

電纜線采用防潮、防水轉接頭，絕緣性良好，插座、插頭接觸良好，觸點容量大，便于插拔，且便于機床床體與電柜的分離，維修極其方便

電源系統

采用我公司自主研發的第3代獨立模塊專業數字脈沖電源，相比整合式電源，系統集成度高，具有更高的抗干擾能力，波形傳輸可靠。

電源脈沖

智能電柜具備分組脈沖功能，并能實現單向放電，九種全數字化脈沖的優化組合，波形更加精準穩定，電能利用高，鉬絲損耗小

電路設計

采用數字化高速電流、電壓采樣電路，較大承載電流≥5A，單位電流加工效率≥50m㎡／min.A，單次切割較大效率≥100m㎡／min,常用切割效率≥80m㎡／min,大厚度切割時，優勢明顯

故障保護和警示功能

機床具備斷絲、運絲沖程保護功能，機床主振電源、驅動電源配有發光二極管，能實現故障的在線檢測
